Oberfläche Visualisation

Ohuras

New member
04. Dez. 2014
5
0
0
Hallo,

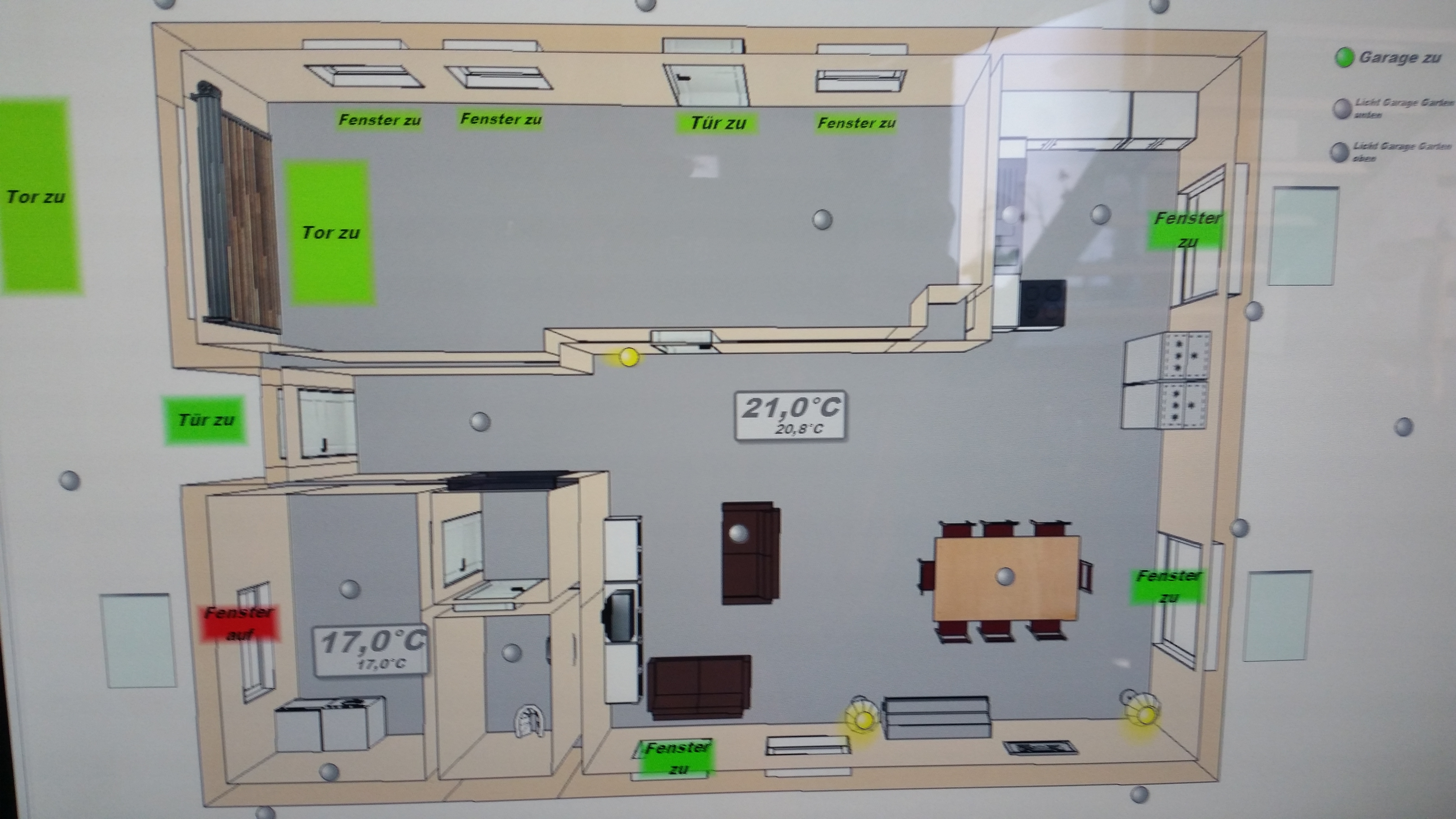

bei uns wurde eine Haussteuerung eingebaut und man kann über Touchbildschirme sämtliche Elemente bedienen. Das Haus ist im Grundriss abgebildet, das für EG und OG.

Nun ist der erste Entwurf nicht besonders "schön" was die Darstellunng angeht und ich möchte die Visu neu gestalten.

Welches Programm erlaubt es solche Darstellungen zu generieren ? Ausser AutoCAD.

Es sollte einfach, einladend und selbsterklärend bleiben.

Danke


Hallo

Das System ist ein Phc System von Peha.

LG



Hallo Ohuras

Da wir dein System und auch nicht deine Kenntnisse kennen, ist dies noch schwierig.

Viele Visualisierungen verwenden einfach ein statisches Hintergrundbild für die verschiedenen Stockwerke. Über dieses Bild werden dann einfach dynamische Symbole (Licht an/aus etc.) gelegt. D.h. man kann relativ einfach dieses Hintergrundbild mit etwas anderem ersetzen, solange es die Proportionen erfüllt.

Es gibt aber auch Visualisierungen, welche aufwändiger und professioneller designed wurden. Da kann das Hintergrundbild aus verschiedenen kleineren Animationen bestehen. Dies ist ohne Fachwissen (oder längere Einarbeitungszeit) schwer zu ändern.

Gehen wir davon aus, dass bei dir nur ein statisches Hintergrundbild erstellt werden muss. Du schreibst, deines sei nicht besonders "schön". Was schön ist, ist natürlich sehr subjektiv. Der eine möchte ein photorealistisches Bild mit weichen Schatten und Lichtreflexionen. Dem anderen ist dies zu verspielt und möchte lieber eine eher einfache Grafik einsetzen. Wo also nur die Zimmer angedeutet werden und alles mit wenigen Farben.

Du musst dir also zuerst mal klar werden, welche Art von Grafik dir vorschwebt. Wenn du im Google (Bildersuche) z.B. mal "KNX Visualisierungen" eingibst, dann bekommst du schon ein paar Varianten.

Sobald du weisst, wie die Grafik aussehen soll, kannst du dir Gedanken machen, WIE du das realisierst. Meist kommen irgendwelche 3D (Rendering) Programme zum Einsatz. Wichtig ist dabei, dass du natürlich deinen Grundriss-Plan irgendwie in diese Programme einlesen kannst. Sei dir aber im Klaren, dass du noch einige Zeit damit aufwenden musst, bis es ansprechend aussieht. Denn oft muss man sich dann um Materialien (Wände, Böden) und ggf. auch Möbel kümmern. Abgesehen vom Licht und Schattenspiel. Abhängig vom 3D-Programm nimmt dir vieles davon ab oder du kannst alles selber kontrollieren, was aber dann wieder viel Lernzeit benötigt.

Evtl. kannst du auch mal die Person fragen, die das jetzige Bild erstellt hat, ob er/sie das evtl. "realistischer" rendern kann.

Es gibt noch eine weitere Alternative: Die mit dem Grundriss (Haus nachbilden) ist klassisch, aber man kann eine Visualisierung auch eher funktionell gestalten. Du wählst z.B. aus einer Liste den gewünschten Raum aus und dort dann das Licht oder was auch immer. Dies kann mit schönen Grafiken sehr ansprechend und professionell umgesetzt werden. Der Vorteil dieser Vorgehensweise ist, dass es auch besser für unterschiedliche Geräte funktioniert. Eine Liste kann sowohl auf einem Smartphone mit kleinem Bildschirm, wie auch auf einem grossen Wand-Tablet optimal dargestellt werden.

Hier kommt man also meist schneller zu einem guten Design. Hat auch den Vorteil, dass man schneller mal Anpassungen vornehmen kann.

Gruss, Cal


  • Like
Reaktionen: climber6
Die Oberfläche wurde vom Installeur / Elektrofachbetrieb gezeichnet. Laut Infos handet es sich um ein Programm um Kabelverlegungen dar u stellen.
