Was lange währt
- Ersteller cider101
- Erstellt am
so, hier mal unsere aktuellen Pläne.... viel Zeit für grosse Aenderungen bleibt ja nicht mehr... der erste Teil der Bodenplatte wurde bereits gegossen. Und bevor jemand den Vorschlag bringt einen Lift einzubauen: Treppen halten fit /emoticons/default_wink.png
UG.pdf
EG.pdf
OG.pdf
DG.pdf
Schnitt 1-1.pdf
Schnitt 2-2.pdf
Schnitt 3-3.pdf
UG.pdf
EG.pdf
OG.pdf
DG.pdf
Schnitt 1-1.pdf
Schnitt 2-2.pdf
Schnitt 3-3.pdf
Zuletzt bearbeitet von einem Moderator:
so, nach dem besuch von 5 küchenbauer haben wir unsere Küchenform endlich gefunden. Das war ein ganz spannender Prozess.... Jeder Küchenbauer hat wieder ein paar Ideen eingebracht die schlussendlich zu einem Gesammtblid verschmolzen sind.
hier mal ein paar Eindrück davon. Die Griffe werden wie in Bild 2 mit Griffleisten realisiert. Die Symetrie wie in Bild 1, aber mit 80er statt 60er Auszügen. Dafür gibts keine Hängeschränke. Die Hochschränke dafür wieder wie in Bild2, nur wird der Backofen noch in den Mittelschrank verlegt nach dieser auf 60cm erweitert wurde.... ui...da muss ich wiedermal ein paar Minuten in Sketchup investieren und mein 3D-Modell anpassen, sonst veliere ich noch den überblick /emoticons/default_tongue.png
Auf Eck-, Rollo/Jalousie- und Apothekerschränke, welche in unseren ersten Ideen noch enthalten waren sind mittlerweilen gestrichen.Warum tote Ecken gute Ecken sind
hier mal ein paar Eindrück davon. Die Griffe werden wie in Bild 2 mit Griffleisten realisiert. Die Symetrie wie in Bild 1, aber mit 80er statt 60er Auszügen. Dafür gibts keine Hängeschränke. Die Hochschränke dafür wieder wie in Bild2, nur wird der Backofen noch in den Mittelschrank verlegt nach dieser auf 60cm erweitert wurde.... ui...da muss ich wiedermal ein paar Minuten in Sketchup investieren und mein 3D-Modell anpassen, sonst veliere ich noch den überblick /emoticons/default_tongue.png
Auf Eck-, Rollo/Jalousie- und Apothekerschränke, welche in unseren ersten Ideen noch enthalten waren sind mittlerweilen gestrichen.Warum tote Ecken gute Ecken sind
Zuletzt bearbeitet von einem Moderator:
Hallo cider
Endlich mal eine Küche mit vielen Schubladen.
Meisten werden diese erst bei der dritten Küche realisiert.
Stehen die Abdeckungen gegenüber den Fronten vor oder nur die Griffe ?
Andy
Endlich mal eine Küche mit vielen Schubladen.
Meisten werden diese erst bei der dritten Küche realisiert.
Stehen die Abdeckungen gegenüber den Fronten vor oder nur die Griffe ?
Andy
Hallo Andy,
yep...wir haben bewusst nur Schubladen gewählt. Hinter den Drehtüren befindet sich der Abfall und die Spühlmaschine. Mindestens für letzeres gibts leider noch keine Schubladen...das wär doch was /emoticons/default_tongue.png
Die Abdeckung (zumindest von der Insel) wird bündig oder nur minimal (<1cm) vorstehen.... die Optik geht hier vor /emoticons/default_wink.png Bei der Unterschrankzeile sind wir noch unschlüssig diesbezuglich.
gruss
marco
yep...wir haben bewusst nur Schubladen gewählt. Hinter den Drehtüren befindet sich der Abfall und die Spühlmaschine. Mindestens für letzeres gibts leider noch keine Schubladen...das wär doch was /emoticons/default_tongue.png
Die Abdeckung (zumindest von der Insel) wird bündig oder nur minimal (<1cm) vorstehen.... die Optik geht hier vor /emoticons/default_wink.png Bei der Unterschrankzeile sind wir noch unschlüssig diesbezuglich.
gruss
marco

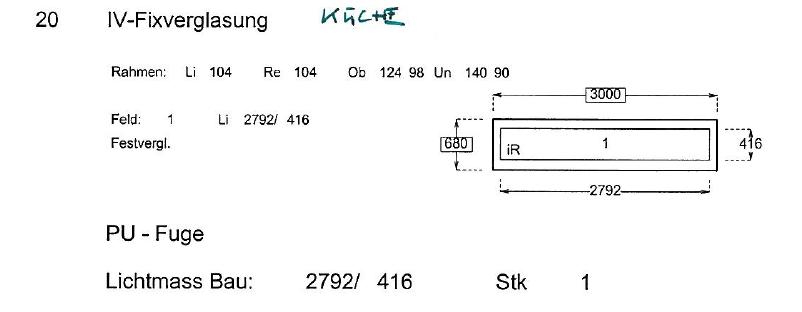

Heute sind die Ausführungspläne vom Fensterbauer gekommen...oh schreck.../emoticons/default_eek.png
Bei allen Fenstern mit Brüstung ist auf der Unterseite eine Rahmenverbreiterung von ca. 4-5cm, so dass der Rahmen an der Unterseite 14cm hoch ist.
Naja, vieleicht bin ja ein bischen pingelig oder haben einen speziellen Geschmack, aber meiner Meinung nach sieht das gaaaaaanz beee...scheiden aus. Vorallem bei unserem speziellen Küchenfenster geht das gar nicht. Das verliert den gewünschten optischen Effekt.
Den Bauleiter unverzüglich auf dieses Thema angesprochen.... dies müsse so sein, damit aussen genügen Isolationsdicke vorhanden ist (8cm). Die Rahmenverbreiterung wegzulassen sei nicht zu Empfehlen, da die Isolation somit nur noch 3-4cm Restdicke aufweist und somit eine Kältebrücke entsteht. Leuchtet ein, schliesslich bauen wir Minergie. Eine Aufdoppelung an der Innenseite sei wegen Rissgefahr ebenfalls nicht zu empfehlen. Ich habe dann Vorgeschlagen, die Rahmenverbreiturung dennoch wegzulassen, dafür aber auf der Aussenseite die Flex anzusetzen und ein paar cm abzufräsen, so dass wieder genügen Isolationsdicke vorhanden ist.
Wie habt Ihr das Problem gelöst ? Einfach diesen dicken Rahmen genommen ?
Ich hoffe, jemand liest dieses Thema und kann mir einen Ratschlag geben....
Anbei noch ein paar Bilder & Pläne.... das Foto stammt vom Nachbar.
Bei allen Fenstern mit Brüstung ist auf der Unterseite eine Rahmenverbreiterung von ca. 4-5cm, so dass der Rahmen an der Unterseite 14cm hoch ist.
Naja, vieleicht bin ja ein bischen pingelig oder haben einen speziellen Geschmack, aber meiner Meinung nach sieht das gaaaaaanz beee...scheiden aus. Vorallem bei unserem speziellen Küchenfenster geht das gar nicht. Das verliert den gewünschten optischen Effekt.
Den Bauleiter unverzüglich auf dieses Thema angesprochen.... dies müsse so sein, damit aussen genügen Isolationsdicke vorhanden ist (8cm). Die Rahmenverbreiterung wegzulassen sei nicht zu Empfehlen, da die Isolation somit nur noch 3-4cm Restdicke aufweist und somit eine Kältebrücke entsteht. Leuchtet ein, schliesslich bauen wir Minergie. Eine Aufdoppelung an der Innenseite sei wegen Rissgefahr ebenfalls nicht zu empfehlen. Ich habe dann Vorgeschlagen, die Rahmenverbreiturung dennoch wegzulassen, dafür aber auf der Aussenseite die Flex anzusetzen und ein paar cm abzufräsen, so dass wieder genügen Isolationsdicke vorhanden ist.
Wie habt Ihr das Problem gelöst ? Einfach diesen dicken Rahmen genommen ?
Ich hoffe, jemand liest dieses Thema und kann mir einen Ratschlag geben....
Anbei noch ein paar Bilder & Pläne.... das Foto stammt vom Nachbar.
Hallo hausi
Beim gesamten Wandaufbau der zur Verfügung steht wird diese Variante aber nicht reichen.
Zusätzlich ergibt sich dann noch eine Kältebrücke auf die ganze Länge des Storenkastens !!
Andy
Beim gesamten Wandaufbau der zur Verfügung steht wird diese Variante aber nicht reichen.
Zusätzlich ergibt sich dann noch eine Kältebrücke auf die ganze Länge des Storenkastens !!
Andy
