Wechselschaltung

[bergi]

Guten Tag, gerne möchte ich meine Wechselschaltung mit neuen Schaltern von Feller (Edizio due) ausstatten. Ich dachte, ich könne nur die Drähte vom alten Schalter abnehmen und auf den neuen machen ......aber die Bezeichnungen fehlen. Nun bin ich mir nicht sicher, welche Drähte wohin gehen.

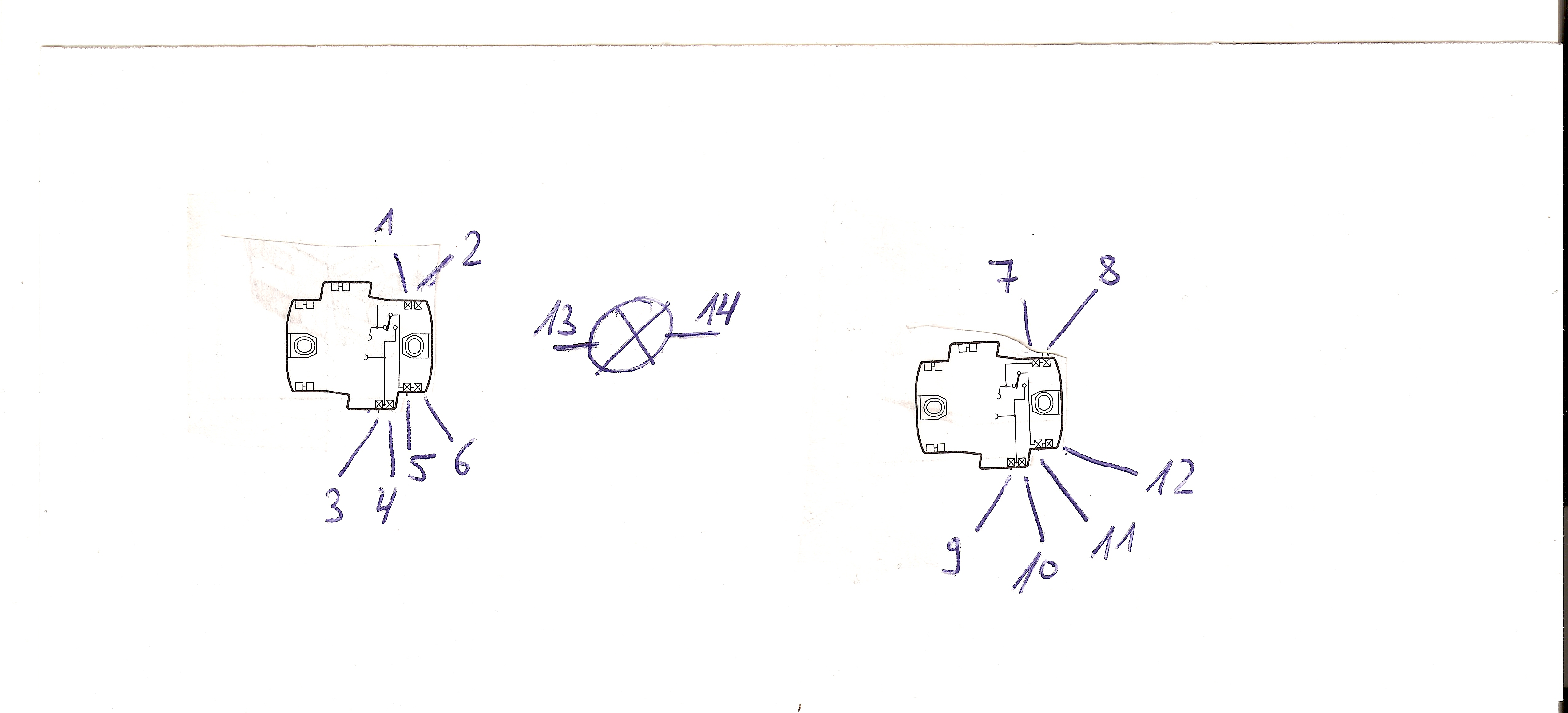

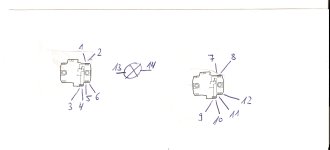

Kann mir jemand dies auf dem Bild (habe alle möglichen Steckplätze nummeriert) erklären ?

Die Drähte woch ich habe sind wie folgt:

1. Stecker:

2x Weiss (zum zweiten Stecker)

1x Viollet zur Lampe

2. Stecker:

2x Weiss

1x Phase

Lampe:

1x Nullleiter

Vielen Dank !



[iwan]

Hallo

Also, bein Schalter 1 gehst du mit dem Polleiter auf 3 oder 4 (2 sind jeweils parallel) die weissen auf 5/6 und 1/2.

Beim Schalter 2 die weissen auf 7/8 und 11/12 und den violetten (Lampendraht) auf 9/10.

Die Lampe dann violett, Neutralleiter und Schutzleiter.

Hier noch ein Link dazu aus diesem Froum.

Oder noch besser: lass das jemanden machen der sich damit auskennt.

Gruss

Iwan

PS: Natürlich alles auf eigene Verantwortung!



[Sober]

Weisst du nun wie es geht oder kann ich auch noch helfen?

Grüsse
