UGV / ditigal TV / SAT-Anlage / LAN ??? Brauche eure Hilfe...

[wimton]

Wir haben Coax und Cat5 (200m) verlegt zu einen Patch-Schrank im Keller. SCART geht auch sehr gut über Cat5, nur muss man die specielle RJ-11 auf SCART Kabeln machen :-(

Und natürlich die Lautsprecherkabel vom HiFi-Möbel zu die vorgesehene Lautsprechern

Wim



[Buchsi]

Hallo zusammen,

Was alles habt Ihr auf das EDV Rack (Keller) gezogen?

- LAN

- TV

- TT (Analog, ISDN)

- Radio

- Sound

- Storen? Nur Leerrohr?

Würde ich mal so sagen.

Alle Rohre M25, oder grösser, wie sind die Erfahrungen?

Da ich renoviere sind mir fast keine Grenzen gesetzt, bis zu diesem Zeitpunkt, an dem ich fertig mache, sprich die Decke, Wände und Böden geschlossen werden.

Wie ist dies gemeint: Zusätzliches Koax verlegt.

Auf die gleiche Dose wie Home Way, oder separat in eine zweite Dose.

Nehme mal an, dass eine zweite Dose installiert wurde.

Boxen Rohre sind in 4 Räumen schon geplant, inkl. Anschluss durch die Steigleitung ins Rack.

@Alle:

Wäre sehr interessiert an den Elektriker Plänen.

So kann ich locker mit meinen vergleichen und sofort zusätzliche Rohre einplanen.

@globo65:

Mit Skorpion kann ich auch dienen lach /emoticons/default_smile.png

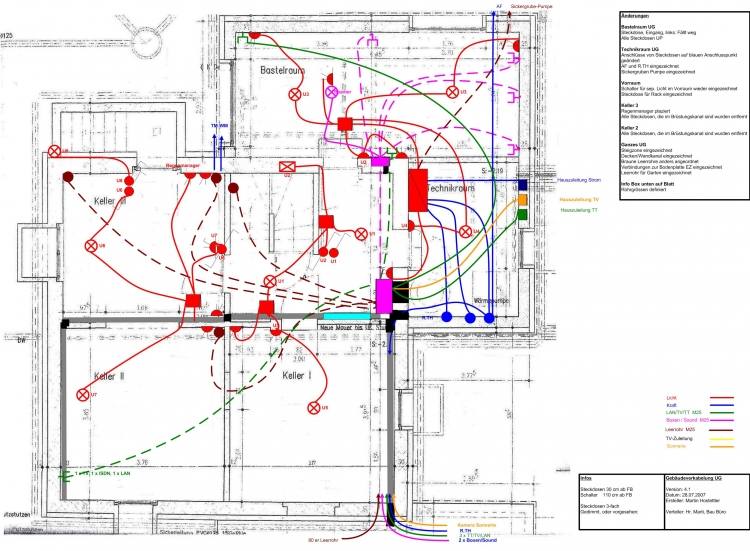

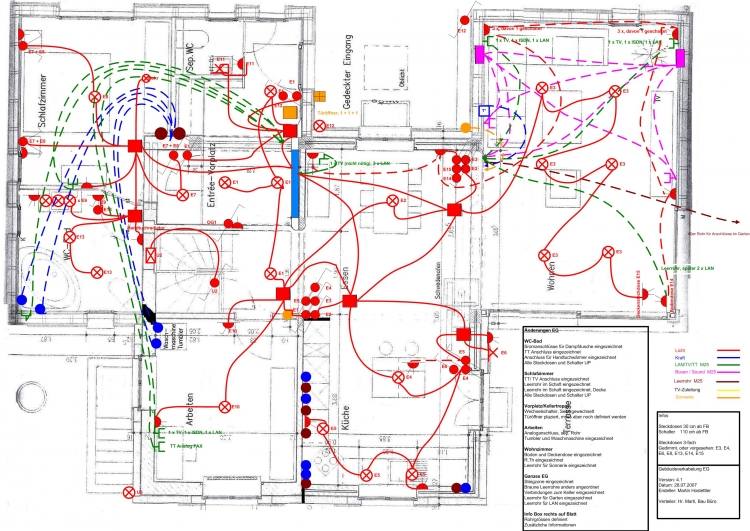

Habe 2 Pläne angehängt.

Was meint Ihr dazu? Was fehlt?

An was sollte ich noch denken, oder darüber Hirnen?

Merci u Gruess

Martin



[Adriano]

Bei uns kommt folgende Kabel für folgende Einheiten in das Rack:

- Alle Homeway-Kabel zu Homeway-Server für LAN, TV, TT

- Alle zusätzlichen Koax-Kabel (HDTV)

- Sat-Anschluss zu Router und Homeway

- TT-Anschluss zu Homeway

- sämtliche an KNX angeschlossenen Einheiten (Panels, Funk, Storen , Licht, etc.) zu KNX Zentrale

- Nuvo Multiroom Server (18 LS-Kabel und 6 Kontrolleinheiten für CD, Radio)

- Verbidungskabel Homecinema-Receiver zu NuVo

Teilweise haben wir 40er Kabel verlegt, vor allem beim Satellitenanschluss und dort wo wir direkte HDMI Kabel verlegen (z.B. Receiver zum Beamer), sodass wir komplette Kabel inkl. Stecker einziehen können.

Dort wo wir ein sep. Koax Kabel verlegt haben kommt dies auch in eine sep. Dose.

Deine Pläne sind mir leider zu klein als dass ich die Legende entziffern könnte.

Ich versuch mal meine Pläne aufs Picasa zu stellen, melde mich dann wieder.

Gruss

Adriano



[Adriano]

Für alle Interessierten:

Habe endlich unsere Elektropläne aufs WWW gestellt (jene noch ohne Bildertitel):

http://picasaweb.google.com/metzerlen/PlNe

Gruss
